真空環境下で使用可能な200℃耐熱被覆熱電対線

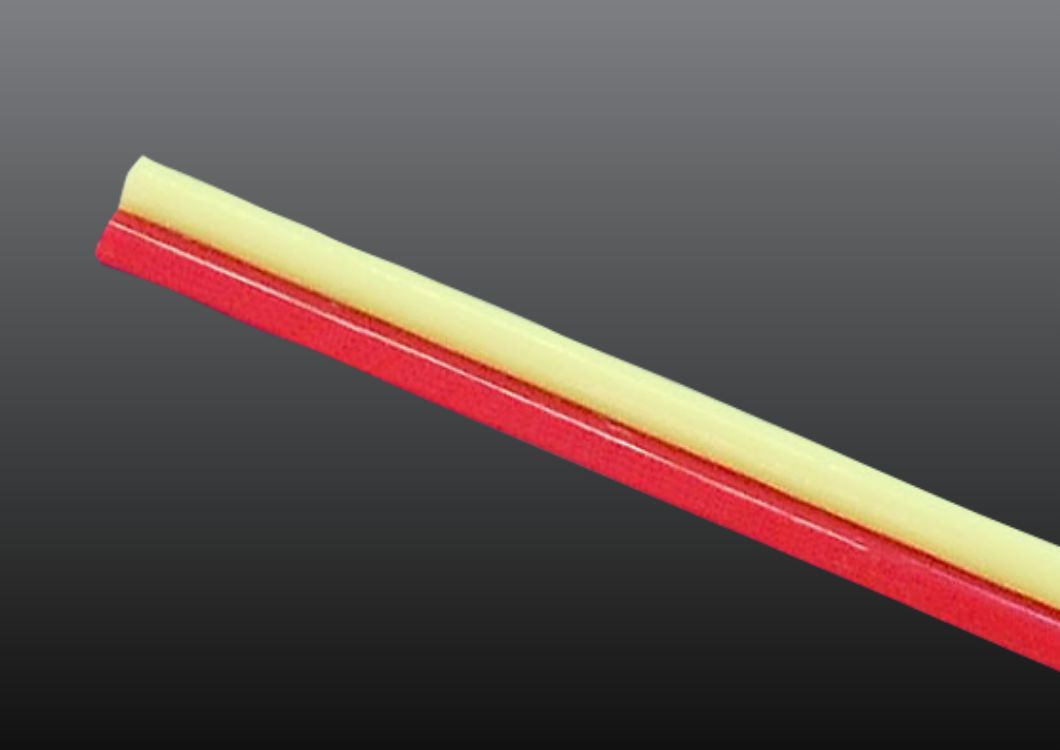

ふっ素樹脂メガネ型被覆熱電対
炭素繊維強化プラスチック(カーボン)を成形するオートクレーブの温度計測に最適な被覆熱電対です。高真空状態でも絶縁層に空気層がないため、圧力を保持することが可能です。
特徴
- 空気層がないため、真空環境下での使用が可能
- 200℃雰囲気下で1.45MPa、常温で3MPaの耐圧試験に合格（※試験設備の上限圧力が1.45MPa、3MPaのため参考値となります）
- 仕上がり外形が細く、狭い箇所にも最適
- 端末の処理（素線の剥き出し）が簡単
- 他社製は空気層があるが福電製に空気層は存在しない（リーク量_参考値：0.002MPa/5min以下）
- 起電力ASTM E230 SP級に対応可能
用途
オートクレーブなどの真空環境下での温度測定に最適。
構造
| エレメント | タイプK及びタイプJ |
|---|---|
| 適用規格 | 0.32mm及び0.65mm |
| 被覆 | FEP（200℃） |
| 絶縁色 | Kタイプ +脚黄、-脚赤、Jタイプ +脚白、-脚赤 |
型式
| Kタイプ | K-SP-FEPF（MGN）1P×1/0.65 or 1/0.32 |
|---|---|
| Jタイプ | J-SP-FEPF（MGN）1P×1/0.65 or 1/0.32 |
※温接点加工、端末処理、コネクター取付なども対応可能です。お気軽にお問い合わせください。
